三梁四柱液壓機

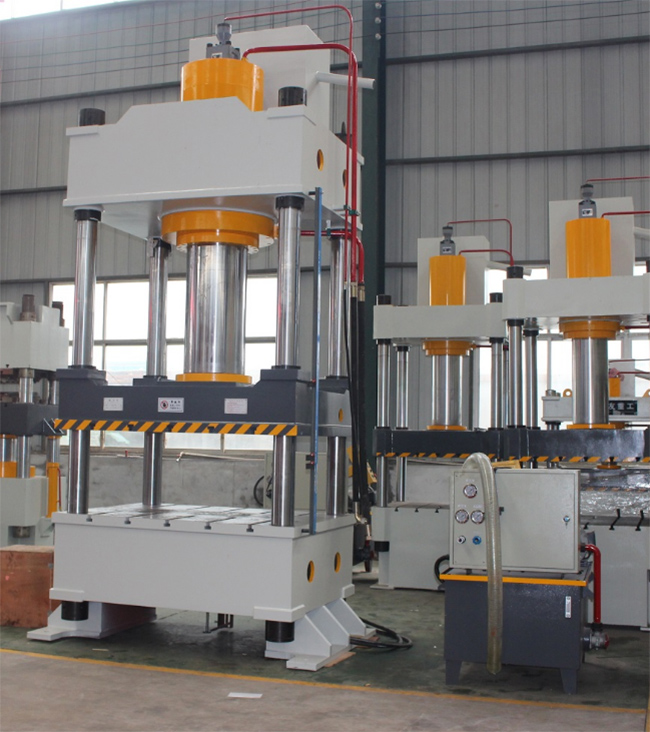

三梁四柱液壓機簡介

本系列液壓機為一般用途液壓機，又稱為液壓機。主要用于金屬薄板零件的拉伸成型、翻遍、彎曲和沖壓等工藝等，也可用于一般的壓制工藝。
計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用。
液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連續管路與泄漏點。
獨立的電氣控制系統，工作可靠，動作直觀，維修方便。
采用按鈕集中控制，具有調整、手動和半自動三種操作方式。
通過操作面板選擇，可實現定程、定壓二種成型工藝，并具有保壓延時等功能。
滑塊的工作壓力，空載快遞下行和慢速工作的行程范圍均可根據工藝需要進行調整。

三梁四柱液壓機特點

1、機臺精密度高：采用四柱三板式結構，活動板的垂直精度由四個精密導套控制，下工作面與上工作面任意點的平行精度達到0.03MM以內。

2、高度與工作面積大小，也可按客戶需求非標訂制。

3、下壓定位：可采用油缸可調機械定位（精度0.05mm），位置尺電器定位（精度0.03mm），壓力傳感器壓力定位（精度0.1kgf）。

4、配件：100噸三梁四柱液壓機液壓及電器元件采用品牌源頭件，故障率少，效率高，低噪音，維護保養方便。

5、系數高：設計周全，平頭按鈕雙手啟動，0.5秒內同時點動方可啟動機器，啟動按鈕中間是急停開關，急停觸手可及,及時處理緊急事故。100噸三梁四柱液壓機工作臺正面安裝有光柵，機器在運行中，手若不小心伸進工作空間，機器自動上升，光柵出故障亮紅燈，系數高。

6、調模方便：100噸三梁四柱液壓機安裝有上下寸動按鈕，方便模具安裝及校正。

7、系統調整簡單：壓力由溢流閥調整，速度由調速閥調整，行程由近接傳感器以及下降時間調整。下降保壓計時，產量記錄計數。

8、節省能耗：由于液壓缸采用的是快速組合缸，只需要2.2千瓦功率：操機過程停留10分鐘馬達自動停止，以防不操機造成不必要的額外電耗，工作時只需要重新啟動即可。

三梁四柱液壓機適用領域

可根據用戶需要增加沖裁緩沖、打料、移動工作臺等裝置。另外用于鍛壓成形外，也可用于矯正、壓裝、打包、壓塊和壓板等。軸類零件的壓制工藝，型材的校準。扣壓，軸承類零件的壓裝，也可用于板材零件的彎曲、爭辯、定型、壓印、套型、拉伸等工藝。
可選配附件
沖裁緩沖裝置、快遞行程沖液裝置、光幕保護裝置、冷卻裝置、PLC觸摸屏控制分流、工作燈、20T--1000T可特殊訂貨

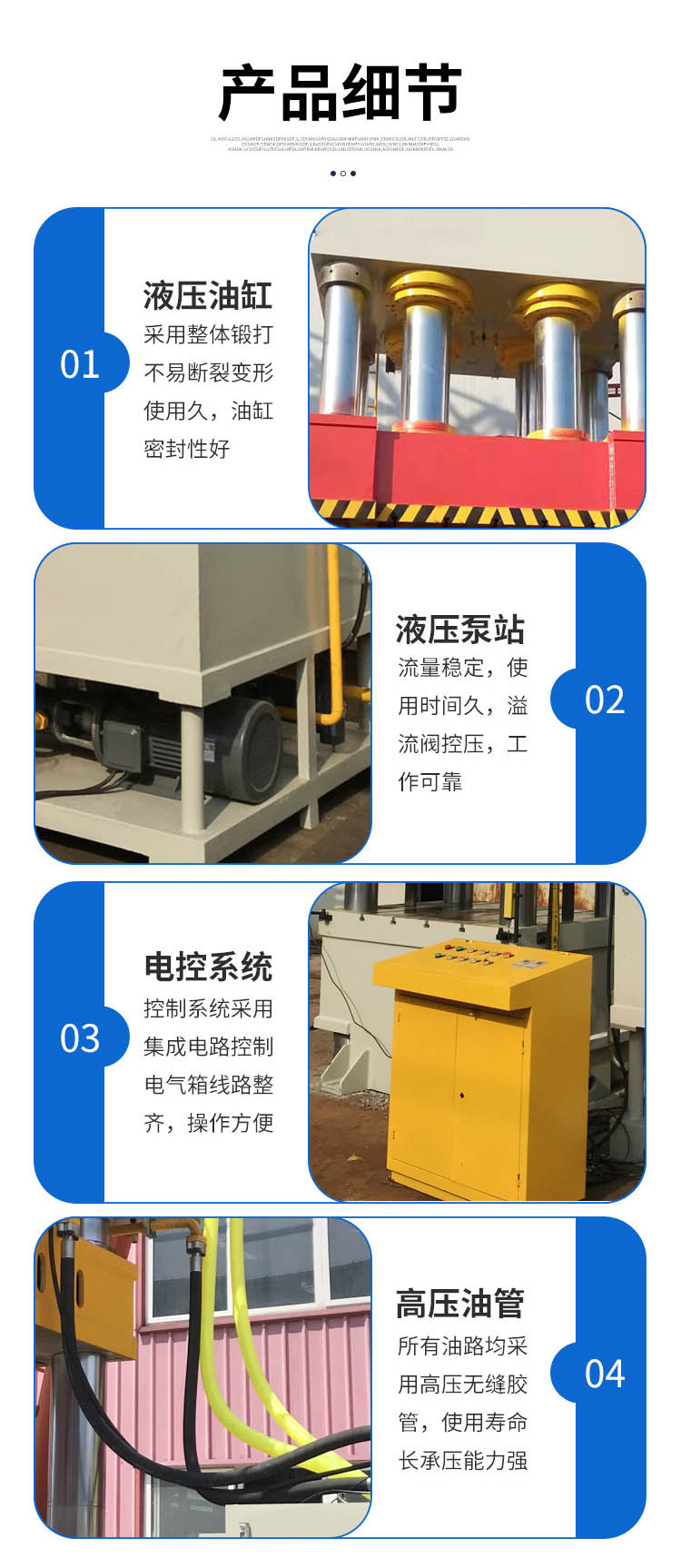

液壓系統
液壓系統采用變量泵供油系統，采用大流量集中控制閥塊，在泵的進油口設吸油濾器，泵的出口設高壓濾油器，以防雜質進入液壓系統，以確保油路的正常運行。系統中有油溫、油位顯示，空氣濾清等裝置。郵箱為鋼板焊接結構，設有清洗窗，底部備有放油和排污的螺塞。
電氣系統
機器設有獨立的電器控制箱，控制整個機器的運轉。
本機電源為380V、50HZ，控制電源為220V。
操作系統
設調整、手動和自動三種操作方式和定程、定壓兩種工藝形式。
自動工作有拉伸，一般工藝二種方式
配有冷卻系統
